کلید حرارتی (MPCB) - راهنمای جامع و تخصصی محافظت از موتورهای الکتریکی
توسعه کلیدهای حرارتی به دهه های اولیه استفاده گسترده از موتورهای الکتریکی بازمی گردد. با گسترش کاربرد موتورهای القایی در صنایع مختلف، نیاز به سیستم های حفاظتی هوشمند و قابل اطمینان بیش از پیش احساس شد. اولین نمونه های کلید حرارتی در اوایل قرن بیستم ظهور کردند و با گذشت زمان، با پیچیدگی و دقت بیشتری همراه شدند.

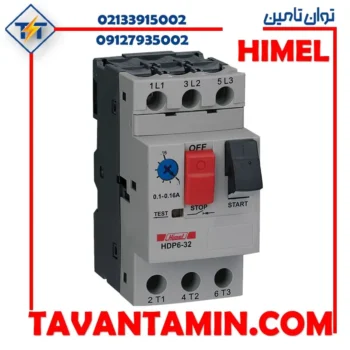

کلید حرارتی چیست؟ تعریف و مفاهیم پایه
کلید حرارتی که با نام های راه انداز موتور، کلید MPCB (مخفف Motor Protection Circuit Breaker) و کلید محافظ موتور نیز شناخته می شود، نوعی قطع کننده مدار است که به طور خاص برای محافظت از موتورهای الکتریکی در برابر شرایط غیرعادی طراحی شده است. این کلید قادر است مدار موتور را در حین کار قطع یا وصل نموده و از آن در برابر دو خطای اصلی محافظت کند.
اجزای اصلی تشکیل دهنده کلید حرارتی
یک کلید حرارتی استاندارد از بخش های مختلفی تشکیل شده است:
واحد قطع کننده حرارتی (Thermal Trip Unit)
مبتنی on عملکرد بیمتال
مسئول تشخیص اضافه بارهای طولانی مدت
دارای تأخیر زمانی متناسب با جریان
واحد قطع کننده مغناطیسی (Magnetic Trip Unit)
مبتنی on سیم پیچ مغناطیسی
مسئول تشخیص اتصال کوتاه
عملکرد فوری و بدون تأخیر
مکانیزم قطع و وصل
شستی های دستی ON/OFF
سیستم اتصالات قدرت
محفظه جرقه خاموش کن
سیستم تنظیمات
پیچ تنظیم جریان حرارتی
انتخابگر نوع راه اندازی
نشانگرهای وضعیت
نحوه عملکرد کلید حرارتی: از تئوری تا عمل
مکانیزم حفاظت حرارتی
اساس کار حفاظت حرارتی در کلید حرارتی مبتنی on پدیده انبساط حرارتی فلزات است. در این مکانیزم از یک المان بیمتال استفاده می شود که از دو فلز با ضرایب انبساط حرارتی مختلف تشکیل شده است. هنگامی که جریان الکتریکی از بیمتال عبور می کند، بر اثر اثر ژول، دمای آن افزایش می یابد.
فرمول محاسبه گرمایش بیمتال:
P=I2×R
که در آن:
P: توان تلف شده (وات)
I: جریان عبوری (آمپر)
R: مقاومت بیمتال (اهم)
با افزایش دما، بیمتال شروع به خم شدن می کند. این خمش با توجه به تفاوت ضریب انبساط دو فلز، به سمت فلزی که ضریب انبساط کمتری دارد انجام می شود. زمانی که خمش به حد مشخصی برسد، مکانیزم قطع فعال شده و مدار باز می شود.
مکانیزم حفاظت مغناطیسی
حفاظت مغناطیسی در کلید حرارتی مبتنی on ایجاد میدان مغناطیسی ناشی از جریان الکتریکی است. در این مکانیزم از یک سیم پیچ (بوبین) هسته آهنی استفاده می شود. تحت شرایط عادی، میدان مغناطیسی ایجاد شده به اندازه ای نیست که بتواند هسته را جذب کند.
هنگامی که اتصال کوتاه رخ می دهد، جریان به طور ناگهانی افزایش یافته و میدان مغناطیسی شدیدی ایجاد می شود. این میدان مغناطیسی هسته را به سرعت جذب کرده و باعث فعال شدن مکانیزم قطع می گردد.
فرمول نیروی مغناطیسی:
F=B2×A2×μ0
که در آن:
F: نیروی مغناطیسی (نیوتن)
B: چگالی شار مغناطیسی (تسلا)
A: سطح مقطع (متر مربع)
μ₀: نفوذپذیری خلأ
انواع کلید حرارتی از نظر ساختار و کاربرد
تعداد فاز | مزایای کلید حرارتی | توضیحات |
|---|---|---|
کلید حرارتی تک فاز |
| کلید حرارتی تک فاز عمدتاً برای موتورهای با توان پایین و مصارف خانگی و تجاری کوچک مورد استفاده قرار می گیرد. این کلیدها معمولاً در رنج جریانی 0.5 تا 32 آمپر تولید شده و برای حفاظت از موتورهای تک فاز تا 2.2 کیلووات مناسب هستند. |
کلید حرارتی سه فاز |
| کلید حرارتی سه فاز برای موتورهای صنعتی با توان متوسط و بالا طراحی شده اند. این کلیدها در رنج جریانی 0.63 تا 125 آمپر موجود بوده و قادر به حفاظت از موتورهای سه فاز تا 55 کیلووات هستند. |
کلید حرارتی هوشمند (دیجیتال) |
| کلید حرارتی هوشمند نسل جدیدی از کلیدهای حرارتی هستند که از پردازشگر دیجیتال برای نظارت و حفاظت استفاده می کنند. این کلیدها قابلیت های پیشرفته تری را ارائه می دهند. |
مقایسه جامع کلید حرارتی با سایر تجهیزات حفاظتی
پارامتر | کلید حرارتی | بیمتال |
|---|---|---|
نوع حفاظت | حرارتی + مغناطیسی | فقط حرارتی |
نحوه قطع | مستقیم مدار قدرت | از طریق مدار فرمان |
کنترل دستی | دارد | ندارد |
حفاظت اتصال کوتاه | دارد | ندارد |
قیمت | بالاتر | پایین تر |
انعطاف پذیری | بالا | محدود |
مقایسه کلید حرارتی با کلید اتوماتیک
پارامتر | کلید حرارتی | بیمتال |
|---|---|---|
هدف طراحی | حفاظت از موتور | حفاظت عمومی کابل |
منحنی قطع | متناسب با موتور | استاندارد |
تحمل جریان راه اندازی | بالا (تا 10 برابر) | محدود |
تنظیم پذیری | بالا | محدود |
تجهیزات جانبی | گسترده | محدود |
استانداردهای مهم در طراحی و تولید کلید حرارتی
استاندارد بین المللی IEC 60947-4-1 | استاندارد UL 508 | استانداردهای ملی ایران |
|---|---|---|
این استاندارد الزامات اساسی برای کلیدهای حرارتی را تعریف می کند که شامل | استاندارد UL 508 مربوط به حفاظت از موتورها در آمریکای شمالی است که موارد زیر را پوشش می دهد: | سازمان استاندارد ایران نیز استانداردهای مربوط به کلیدهای حرارتی را بر اساس استانداردهای بین المللی تدوین کرده است که رعایت آن برای محصولات داخلی و وارداتی الزامی است. |
|
| -- |
نحوه انتخاب کلید حرارتی مناسب
محاسبه جریان نامی موتور
برای انتخاب صحیح کلید حرارتی، ابتدا باید جریان نامی موتور محاسبه شود:
فرمول محاسبه جریان نامی موتور سه فاز:
In=P×10003×V×cosϕ×η
که در آن:
Iₙ: جریان نامی موتور (آمپر)
P: توان موتور (کیلووات)
V: ولتاژ کار موتور (ولت)
cosφ: ضریب توان موتور
η: راندمان موتور
تعیین رنج جریانی کلید حرارتی
پس از محاسبه جریان نامی موتور، کلید حرارتی باید بر اساس موارد زیر انتخاب شود:
جریان تنظیم حرارتی باید بین 1.05 تا 1.15 برابر جریان نامی موتور باشد
جریان قطع مغناطیسی باید بالاتر از جریان راه اندازی موتور باشد
ولتاژ نامی کلید باید برابر یا بالاتر از ولتاژ سیستم باشد
قدرت قطع باید متناسب با میزان اتصال کوتاه احتمالی باشد.
جدول راهنمای انتخاب کلید حرارتی
توان موتور (kW) | جریان نامی موتور (A) | رنج کلید حرارتی (A) | کنتاکتور پیشنهادی (A) |
|---|---|---|---|
0.75 | 1.8 | 2-4 | 9 |
1.5 | 3.4 | 4-6 | 9 |
2.2 | 4.9 | 4-6 | 9 |
3.7 | 8.0 | 7-10 | 12 |
5.5 | 11.5 | 10-13 | 16 |
7.5 | 15.5 | 13-18 | 25 |
11 | 22.5 | 18-25 | 32 |
15 | 30 | 23-32 | 40 |
18.5 | 36 | 30-40 | 50 |
22 | 42 | 38-50 | 63 |
تجهیزات جانبی کلید حرارتی و کاربردهای آن
کنتاکت های کمکی (Auxiliary Contacts)
کنتاکت های کمکی برای انتقال وضعیت کلید به سیستم های کنترل و مانیتورینگ استفاده می شوند.
انواع کنتاکت های کمکی:
کنتاکت وضعیت (Position Contact): وضعیت مکانیکی کلید را نشان می دهد
کنتاکت خطا (Trip Contact): فقط در صورت قطع حفاظتی فعال می شود
کنتاکت پیش خطا (Pre-trip Contact): قبل از قطع اصلی فعال می شود
رله شنت (Shunt Release)
رله شنت امکان قطع از راه دور کلید حرارتی را فراهم می کند. این رله با اعمال ولتاژ به بوبین آن، کلید را قطع می نماید.
کاربردهای رله شنت:
قطع در شرایط اضطراری
قطع از اتاق کنترل
یکپارچه سازی با سیستم اعلام حریق
رله افت ولتاژ (Under Voltage Release)
رله افت ولتاژ در صورت کاهش ولتاژ به زیر حد مجاز، کلید را قطع می کند. این ویژگی از راه اندازی مجدد ناخواسته موتور پس از بازگشت برق جلوگیری می کند.
دستگیره گردان (Rotary Handle)
دستگیره گردان امکان操作 کلید از خارج تابلو را فراهم می کند. این تجهیز برای تابلوهای با درب قفل شو و فضاهای محدود بسیار کاربردی است.
روش نصب و سیم کشی کلید حرارتی
اصول پایه نصب کلید حرارتی
انتخاب محل نصب:
دور از منابع حرارتی
دسترسی آسان برای تنظیم و تعمیر
فضای کافی برای خنک سازی
نصب روی ریل DIN:
استفاده از ریل استاندارد 35mm
محکم کردن قلاب های نگهدارنده
رعایت فاصله از سایر تجهیزات
اتصالات قدرت:
استفاده از کابل با سطح مقطع مناسب
سفت کردن پیچ های ترمینال با گشتاور مشخص
رعایت polarity در ترمینال ها
دیاگرام سیم کشی استاندارد
مدار قدرت:
برق ورودی سه فاز → ترمینال ورودی کلید حرارتی → ترمینال خروجی کلید حرارتی → موتور
مدار فرمان (در صورت استفاده):
شستی استارت → کنتاکت کمکی کلید حرارتی → بوبین کنتاکتور → شستی استاپ
مشکل | علت احتمالی | راه حل |
|---|---|---|
قطع ناخواسته | تنظیم اشتباه جریان | تنظیم مجدد جریان حرارتی |
عدم قطع در خطا | مکانیزم گیر کرده | بازبینی مکانیکی |
گرم شدن کلید | اتصالات شل | سفت کردن پیچ های ترمینال |
جرقه زنی | کنتاکت های فرسوده | تعویض کنتاکت ها |
کلید حرارتی و بیمتال هر دو برای حفاظت از موتور استفاده میشوند، اما تفاوتهای اساسی دارند:
کلید حرارتی هم از موتور در برابر اضافه بار (حفاظت حرارتی) و هم در برابر اتصال کوتاه (حفاظت مغناطیسی) محافظت میکند
بیمتال فقط حفاظت حرارتی ارائه میدهد
کلید حرارتی مستقیماً مدار قدرت را قطع میکند، در حالی که بیمتال از طریق مدار فرمان عمل میکند
کلید حرارتی دارای شستی قطع و وصل دستی است
برای انتخاب کلید حرارتی مناسب این مراحل را دنبال کنید:
جریان نامی موتور را از روی پلاک موتور بخوانید
کلید حرارتی را انتخاب کنید که رنج جریانی آن 10-15% بیشتر از جریان نامی موتور باشد
نوع موتور (تک فاز یا سه فاز) را مشخص کنید
شرایط راهاندازی (سبک یا سنگین) را در نظر بگیرید
از تناسب ولتاژ کلید با سیستم اطمینان حاصل کنید
قیمت کلید حرارتی تحت تاثیر عوامل زیر است:
برند سازنده (اشنایدر، زیمنس، هیوندای، ال اس)
رنج جریانی (آمپر)
تعداد فاز (تک فاز یا سه فاز)
قابلیتهای اضافی (نمایشگر دیجیتال، ارتباط شبکه)
تجهیزات جانبی (کنتاکت کمکی، رله شنت)
قدرت قطع و استانداردهای ایمنی
قطع مکرر کلید حرارتی میتواند به دلایل زیر باشد:
جریان تنظیم شده بسیار پایین است
موتور overload شده است
اتصالات شل یا معیوب وجود دارد
پروانه خنک کننده موتور خراب است
کلید حرارتی معیوب شده است
ولتاژ تغذیه پایین است
برای تست سلامت کلید حرارتی:
تست مکانیکی: شستی های قطع و وصل را بررسی کنید
تست عملکرد: از دکمه تست روی کلید استفاده کنید
بررسی بصری: علائم سوختگی یا جرقه را بررسی کنید
تست مقاومت: با مولتیمتر مقاومت بین کنتاکتها را اندازه بگیرید
تست عملی: در مدار با بار کم آزمایش کنید
انتخاب بین کلید حرارتی تک فاز و سه فاز بستگی به نوع موتور دارد:
برای موتورهای تک فاز حتماً از کلید حرارتی تک فاز استفاده کنید
برای موتورهای سه فاز از کلید حرارتی سه فاز استفاده نمایید
کلیدهای حرارتی سه فاز معمولاً قابلیتهای حفاظتی بیشتری دارند
در صورت عدم دسترسی به کلید تک فاز، میتوان از کلید سه فاز در مدار تک فاز استفاده کرد
سیمبندی کلید حرارتی شامل مراحل زیر است:
قطع برق و اطمینان از عدم وجود ولتاژ
اتصال سیمهای ورودی به ترمینال های بالایی
اتصال سیمهای خروجی به ترمینال های پایینی
سیمبندی کنتاکتهای کمکی در صورت نیاز
بررسی اتصالات و سفت کردن پیچها
تست مدار قبل از راهاندازی نهایی
کلید حرارتی مخصوص حفاظت از موتور طراحی شده و منحنی قطع آن با ویژگیهای موتور همخوانی دارد
کلید اتوماتیک برای حفاظت عمومی کابلها و مدارها طراحی شده است
کلید حرارتی جریان راهاندازی بالای موتور را تحمل میکند
کلید اتوماتیک در صورت مشاهده جریان راهاندازی ممکن است قطع کند
برندهای معتبر کلید حرارتی شامل:
اشنایدر الکتریک (Schneider Electric) - کیفیت عالی و گارانتی معتبر
زیمنس (Siemens) - فناوری پیشرفته و عمر طولانی
هیوندای (Hyundai) - قیمت مناسب و کیفیت مطلوب
ال اس (LS Electric) - تنوع محصول و خدمات پس از فروش
چینی با کیفیت - قیمت بسیار مناسب
بله، در بسیاری از موارد کلید حرارتی میتواند جایگزین کنتاکتور شود، زیرا:
قابلیت قطع و وصل دستی دارد
میتواند مستقیماً موتور را کنترل کند
اما برای کنترل از راه دور پیچیده نیاز به کنتاکتور جداگانه دارید
در مواردی که تعداد قطع و وصل زیاد است، استفاده از کنتاکتور توصیه میشود
