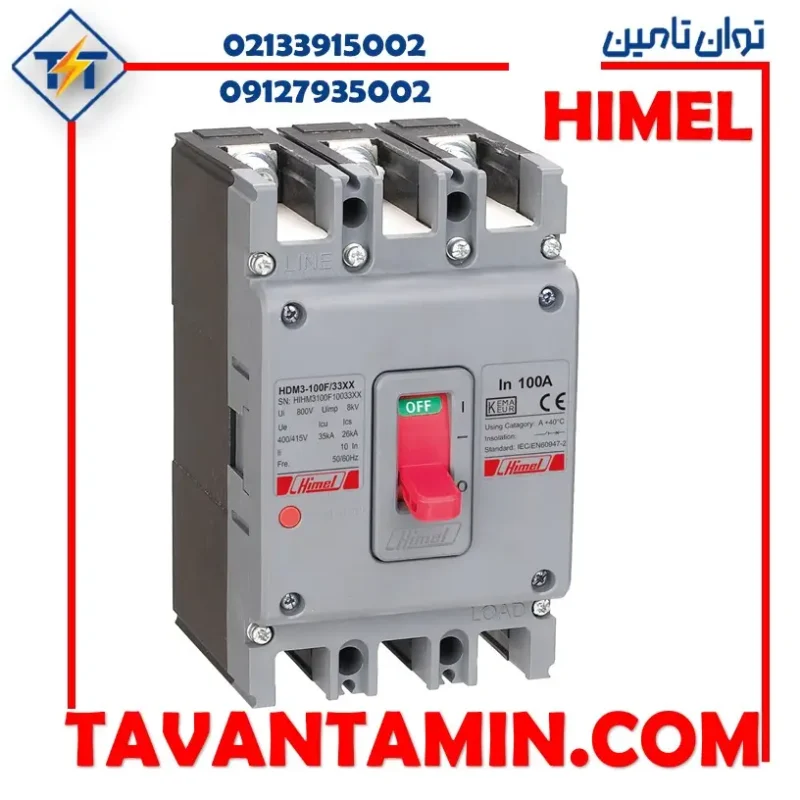

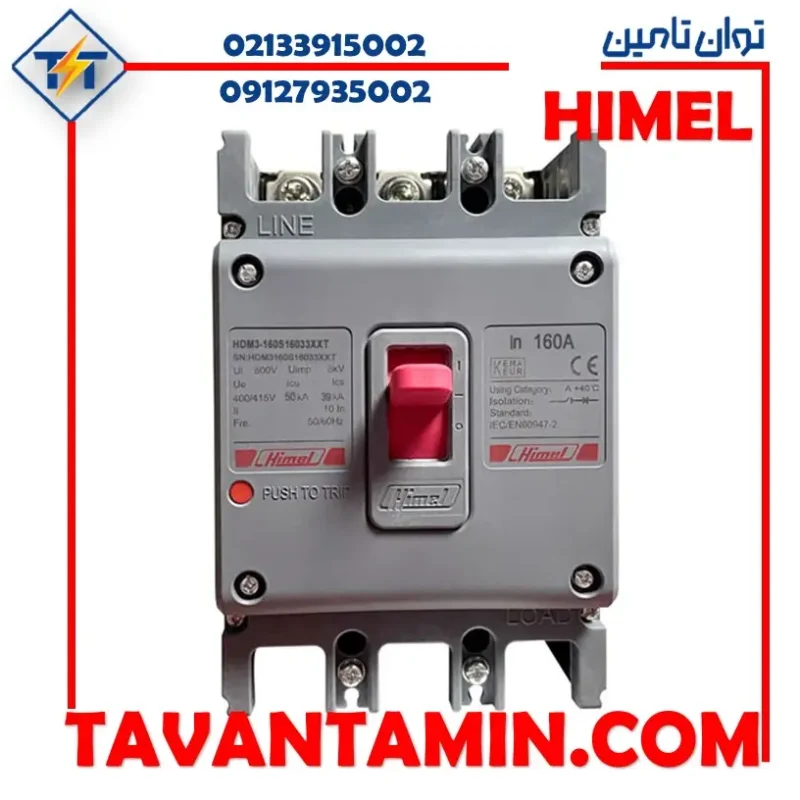

کلید کامپکت غیر تنظیم HDM3160S10033XX سه پل 100 آمپر (35KA)
برای تأمین حفاظت مطمئن و اقتصادی مدارهای با جریان ثابت، کلید کامپکت غیر تنظیم گزینهای ایدهآل است. مدل HDM3160S10033XX یک کلید کامپکت غیر تنظیم 100 آمپر سهپل با قدرت قطع بالا (35KA) میباشد.
کلیدهای کامپکت غیرقابل تنظیم (FIXED MCCB) نوعی کلید حفاظتی با جریان تریپ ثابت هستند. میزان حفاظت این کلیدها (در اینجا 100 آمپر) در کارخانه بهطور دائمی تنظیم شده و کاربر امکان تغییر آن را ندارد. این کلیدها با ترکیب دو مکانیزم حفاظت حرارتی (برای اضافهبار با تأخیر زمانی) و حفاظت مغناطیسی (برای قطع سریع در برابر اتصالکوتاه)، از مدار محافظت میکنند.
کاربردهای اصلی:
تابلوهای روشنایی عمومی و سالنهای صنعتی.
تابلوهای توزیع فرعی در ساختمانهای مسکونی و تجاری.
مدارهای ثابت که جریان بار بهدقت مشخص است و تغییر نمیکند (مانند تغذیه ثابت برخی دستگاهها).
مزایای کلیدی:
قیمت اقتصادی: هزینه خرید پایینتر نسبت به مدلهای قابل تنظیم.
نصب و انتخاب آسان: حذف پیچیدگیهای تنظیم جریان برای کاربر.
ایدهآل برای پروژههای با بودجه مشخص: تامین ایمنی بدون هزینههای اضافی.
نکته مهم (محدودیت)
محدودیت اصلی این کلیدها عدم انعطافپذیری در تنظیم جریان قطع است. در صورت تغییر مشخصات بار مدار در آینده، ممکن است نیاز به تعویض کلید وجود داشته باشد. برای مدارهای با بار متغیر یا جریان راهاندازی بالا، مشاوره با کارشناس توصیه میشود.
برای خرید کلید کامپکت غیر تنظیم HDM3160S10033XX و استعلام قیمت کلید کامپکت غیر تنظیم 100 آمپر با ما تماس بگیرید.
| محدوده محصول | HDM3 |
|---|---|
| نوع محصول | کلید قدرت با محفظه قالبی بسته |
| قابل استفاده برای قطع و ایزوله | بله |
| تکنولوژی تریپ | حرارتی- مغناطیسی |
| کاربرد دستگاه | حفاظت توزیع برق |
| تعداد قطب | 3P |
| جریان نامی | 100A |
| اندازه قاب | 160AF |
| ولتاژ عملیات نامی UE | 400/415ولت |
| نوع شبکه | AC |
| فرکانس | 60-50 هرتز |
| دوام الکتریکی | 4000.0 سیکل |
| دوام مکانیکی | 10000.0 سیکل بدون تعمیر و نگهداری ,20000.0 سیکل با تعمیر و نگهداری |
| ولتاژ ضربه ای نامی قابل تحمل Uimp | 8.0 کیلوولت |
| ظرفیت قطع سرویس نامی ICS | 21KA |
| ظرفیت قطع نامی | 35KA |
| ولتاژ عایق نامی | 800.0 ولت |
| محل نصب | جلو |
| ظرفیت اتصال گیره | 35 میلی متر مربع |
| گشتاور سفت کردن | 9.5-10.5 نیوتن متر |
| دما هوای محیط برای عملیات | 40 درجه سانتی گراد |
| رده استفاده | رده A |
| درجه حفاظت (IP) | 20 |
| درجه آلودگی | 3 درجه |
| محدوده دمای کاری | 40.0 درجه سانتی گراد |
| دمای نگهداری | -20 تا +70 درجه سانتی گراد |
| نوع ولتاژ | ولتاژ تست دی الکتریک : 3 کیلوولت |
| استانداردها | IEC/60947-2 |
| گواهینامه های محصول | KEMA-CE |
| همراه با | اتصال ترمینال ,دسته ,قطع ولتاژ MN یا MX ,مکانیزم موتور ,موانع بین فازی ,هشدار |
کلید اتوماتیک کمپکت هیمل (MCCB) - راهنمای جامع خرید و مشخصات فنی
امروزه استفاده از کلید اتوماتیک کمپکت یا MCCB در تابلوهای برق صنعتی و ساختمانی به یک استاندارد ضروری تبدیل شده است. کلید اتوماتیک کامپکت هیمل با ترکیب کیفیت مطلوب و قیمت اقتصادی، به یکی از گزینههای محبوب مهندسان و پیمانکاران ایرانی تبدیل شده است. این راهنمای جامع شما را با تمامی جنبههای فنی، نحوه انتخاب و خرید این محصول آشنا میکند.
آشنایی با کلید اتوماتیک کمپکت هیمل
کلید اتوماتیک کمپکت هیمل (MCCB) که مخفف Molded Case Circuit Breaker است، یک وسیله محفاظتی الکتریکی پیشرفته محسوب میشود. این کلیدهای اتوماتیک در محفظههای قالبگیری شده عایق قرار دارند و برای حفاظت از مدارهای الکتریکی در برابر خطاهای مختلف طراحی شدهاند. عملکرد اصلی کلید کامپکت هیمل، محافظت از تجهیزات صنعتی، تاسیسات روشنایی، کابلها و ماشین آلات در برابر اضافهبار و اتصال کوتاه است .
این کلیدها میتوانند هم در ورودی تابلو برق کارخانجات به عنوان کلید اصلی و هم به عنوان کلید محافظ بین خروجی و مصرف کننده مورد استفاده قرار گیرند. برخلاف فیوزها که پس از عمل کردن باید تعویض شوند، کلیدهای اتوماتیک کمپکت هیمل پس از قطع شدن در اثر خطا، بلافاصله آماده بهرهبرداری مجدد هستند .
مدلهای رایج کلید اتوماتیک هیمل
طبقهبندی بر اساس سایز فریم و قابلیت تنظیم
ویژگیهای کلیدی | سایز فریم (جریان نامی) | نوع کلید |
|---|---|---|
طراحی ساده و مقرون به صرفه برای کاربردهای استاندارد | A63، 100A، 160A، 250A، 400A، 630A، 800A، 1250A | سری ۳ غیر قابل تنظیم |
حفاظت LSI/LSIG، قابلیت تنظیم پارامترهای حفاظتی | 125A، 250A، 400A، 800A، 1600A | سری ۳ قابل تنظیم (الکترونیکی) |
واحد حفاظت حرارتی-مغناطیسی، تعادل بهینه بین قیمت و عملکرد | 100A، 250A، 400A، 630A | سری ۶ قابل تنظیم (TMD) |
ویژگیهای واحدهای کنترل الکترونیکی
- حفاظت LSI: برای بازه 40 تا 630 آمپر
- حفاظت LSIG: برای بازه 800 تا 1600 آمپر (شامل حفاظت از نشتی زمین)
- قابلیتهای پیشرفته: اندازهگیری جریان، ولتاژ، توان، فرکانس و انرژی در مدلهای 800 تا 1600 آمپر
- قابلیت ارتباط: پشتیبانی از پروتکل Modbus برای یکپارچهسازی با سیستمهای کنترل
تفاوت کلید اتوماتیک Himel با سایر برندها
در مقایسه کلید اتوماتیک هیمل با برندهای معروفی مانند اشنایدر، ABB و زیمنس، میتوان به مزایای زیر اشاره کرد:
- قیمت اقتصادی: کلیدهای هیمل با توجه به کیفیت مطلوب، قیمت مناسبتری نسبت به رقبای اروپایی دارند
- سازگاری با بازار ایران: عرضه گسترده و تأمین سریع قطعات و لوازم جانبی
- گواهیهای معتبر: دارا بودن گواهینامه تایپ تست از آزمایشگاه بینالمللی KEMA
- تنوع در لوازم جانبی: وجود طیف کاملی از لوازم جانبی برای تمامی گستره جریانی
راهنمای انتخاب کلید اتوماتیک هیمل MCCB
انتخاب صحیح کلید اتوماتیک کامپکت هیمل برای هر پروژه نیازمند توجه به چند پارامتر اساسی است:
۱. جریان نامی (In)
جریان نامی کلید باید بر اساس بار مصرفی یا ظرفیت موتور انتخاب شود. به عنوان مثال، برای موتوری با جریان کاری 125A، انتخاب کلید اتوماتیک 160A توصیه میشود تا حاشیه اطمینان مناسب وجود داشته باشد.
۲. قدرت قطع (Icu)
این پارامتر نشاندهنده توانایی کلید در قطع جریان اتصال کوتاه است. کلیدهای کامپکت هیمل معمولاً قدرت قطعی بین 18 تا 85 کیلوآمپر دارند که باید با توجه به محاسبات اتصال کوتاه در نقطه نصب انتخاب شود .
۳. تعداد پلها
- مدلهای سهپلبرای مدارهای سهفاز
- مدلهای چهارپلبرای مواقعی که حفاظت از نول ضروری است
۴. نوع واحد حفاظتی
- غیرقابل تنظیم: برای کاربردهای ساده و استاندارد
- قابل تنظیم حرارتی-مغناطیسی (TMD): برای تنظیمات پایه
- الکترونیکی: برای دقت بالا و قابلیتهای پیشرفته
ویژگیهای کلید کامپکت الکترونیکی هیمل
کلیدهای کامپکت الکترونیکی هیمل ، دقت بالا و حفاظت پیشرفته: استفاده از فناوری الکترونیکی برای نظارت و کنترل دقیق جریان
- استقلال از دمای محیط: کیفیت عملکردی این کلیدها ارتباطی با دمای محیط ندارد
- قابلیت تنظیم و برنامهریزی: امکان تنظیم دقیق جریان قطع و زمان تریپ برای شرایط خاص
- نمایشگر دیجیتال: نمایش لحظهای اطلاعات مهم مانند جریان، ولتاژ و وضعیت تریپ
- حفاظت چندگانه: ارائه حفاظت در برابر اضافهبار، اتصال کوتاه و خطاهای زمین
مزایای کلید اتوماتیک کمپکت هیمل
- مقاومت در برابر بارهای لحظهای بدون قطعی ناخواسته
- قدرت قطع بالادر محدوده 25 تا 100 کیلوآمپر
- رنج گسترده جریان از 10 تا 1600 آمپر
- قابلیت کنترل پذیری و یکپارچهسازی با سیستمهای اتوماسیون
- تعداد دفعات قطع و وصل بیشتر نسبت به کلیدهای مینیاتوری
- امکان نصب به سه روش ثابت، پلاگین و کشویی برای انعطافپذیری در نصب
کلید اتوماتیک کمپکت قابل تنظیم
این مدلها امکان تنظیم پارامترهای حفاظتی مختلف را فراهم میکنند و برای پروژههایی که شرایط بار متغیر دارند مناسب هستند. این کلیدها مجهز به واحدهای حفاظتی الکترونیکی یا حرارتی-مغناطیسی هستند.
کلید اتوماتیک کمپکت غیر قابل تنظیم
این مدلها برای کاربردهای استاندارد با پارامترهای ثابت طراحی شدهاند و گزینهای مقرون به صرفه برای مصارف عمومی به شمار میروند.
ویژگیهای فنی کلید اتوماتیک کمپکت هیمل
- جریان نامی: 10 تا 1600 آمپر
- ولتاژ کاری: تا 690 ولت AC
- قدرت قطع: 18 تا 85 کیلوآمپر
- درجه حفاظت: معمولاً IP20
- قابلیت کار در دمای محیط: تا 50 درجه سانتیگراد بدون افت ظرفیت جریانی
- استانداردها: مطابق با استاندارد IEC 60947-2
تفاوت کلید اتوماتیک و کلید مینیاتوری و فیوز |
|---|
کلید اتوماتیک کمپکت: هنگام بروز اختلال، هر سه فاز را قطع میکند، برای جریانهای بالا (تا 1600A) مناسب است، قابلیت تنظیم پارامترهای حفاظتی را دارد. |
کلید مینیاتوری (MCB): برای مصارف سبکتر طراحی شده، در برابر اتصال کوتاه سرعت عملکرد پایینتری دارد، برای جریانهای پایین (معمولاً تا 125A) استفاده میشود. |
فیوز: تنها یک فاز را قطع میکند، پس از عمل کردن باید تعویض شود، حفاظت محدودی ارائه میدهد. |
اجزای تشکیل دهنده کلید اتوماتیک کمپکت
- قاب (فریم): محفظه عایق برای نصب تمام اجزای کلید، معمولاً از جنس شیشه-پلیاستر یا رزین-کامپوزیت
- کنتاکتها: قطعاتی که باز و بسته شدن آنها موجب قطع و وصل جریان برق در مدار میشود
- جرقه گیر (مهار کننده قوس): متشکل از صفحات فولادی برای خاموش کردن سریع قوس الکتریکی
- مکانیزم قطع و وصل کننده: شامل فنر و اهرمهای برای انجام عملیات قطع و وصل
- واحد تریپ: بخشی که به صورت دستی یا اتوماتیک دستور قطع کلید را صادر میکند
پارامترهای فنی مهم کلید اتوماتیک
پارامتر فنی | نماد | توضیح |
|---|---|---|
جریان نامی | Ie | حداکثر جریان پیوستهای که کلید میتواند بدون قطع شدن تحمل کند. |
قدرت قطع اتصال کوتاه | Icu | بیشترین جریان اتصال کوتاهی که کلید قادر به قطع آن است |
ولتاژ نامی عملکرد | Ue | ولتاژی که کلید برای کار در آن طراحی شده است |
تعداد پلها | - | معمولاً 1P، 2P، 3P، 4P |
نوع واحد حفاظتی | - | حرارتی-مغناطیسی، الکترونیکی ساده (LSI)، الکترونیکی پیشرفته (LSIG) |
کاربردهای کلید کمپکت
- صنایع تولیدی و کارخانهها: حفاظت از ماشینآلات سنگین، موتورها و ترانسفورماتورها
- ساختمانهای تجاری و اداری: محافظت از سیستمهای روشنایی، تهویه مطبوع و آسانسورها
- مراکز داده و سرورها: تأمین پایداری برق برای تجهیزات حساس
- بیمارستانها و مراکز درمانی: حفاظت از تجهیزات حیاتی پزشکی
- سیستمهای انرژی تجدیدپذیر: کنترل و حفاظت در نیروگاههای خورشیدی و بادی
نکات کلیدی در هنگام خرید کلید اتوماتیک کامپکت هیمل
- تعیین دقیق جریان نامیمتناسب با بار مصرفی
- بررسی قدرت قطعبا توجه به محاسبات اتصال کوتاه
- انتخاب نوع نصب(ثابت، پلاگین یا کشویی) بر اساس نیاز عملیاتی
- توجه به قابلیتهای ارتباطیبرای یکپارچهسازی با سیستمهای هوشمند
- اطمینان از استانداردها و گواهینامهها
- بررسی در دسترس بودن لوازم جانبیمانند کنتاکتهای کمکی، رله شانت و مکانیزم موتوری
خرید و قیمت کلید اتوماتیک کامپکت هیمل
قیمت کلیدهای اتوماتیک کامپکت هیمل بسته به مدل، جریان نامی، قدرت قطع و ویژگیهای فنی متغیر است. برای انتخاب مناسبترین کلید اتوماتیک متناسب با نیاز پروژه، توصیه میشود با کارشناسان متخصص مشورت کنید. خرید از نمایندگان معتبر با ارائه گارانتی اصل بودن کالا، تضمین کننده کیفیت و عملکرد صحیح کلید در طول عمر مفید آن خواهد بود.
؟ سوالات متداول
MCCB هیمل برای جریانهای بالاتر (تا 1600 آمپر) و حفاظت در برابر اتصال کوتاه و اضافه بار طراحی شده، در حالی که کلید مینیاتوری برای مصارف سبکتر و جریانهای پایینتر استفاده میشود.
بله، برخی مدلها دارای قابلیت تنظیم حرارتی و مغناطیسی هستند که امکان تنظیم جریان نامی را میدهد.
بسته به شرایط کاری، این کلیدها طول عمر بالایی داشته و در صنایع سنگین هم عملکرد مطمئنی دارند.
بله، به دلیل رنج جریان بالا (تا 1600A) و قدرت قطع مناسب (تا 85kA)، در صنایع فولاد، پتروشیمی و سیمان استفاده میشود.
با توجه به جریان مصرفی، ولتاژ کاری، قدرت قطع و شرایط محیطی؛ مشاوران متخصص میتوانند در این زمینه راهنمایی کنند.
