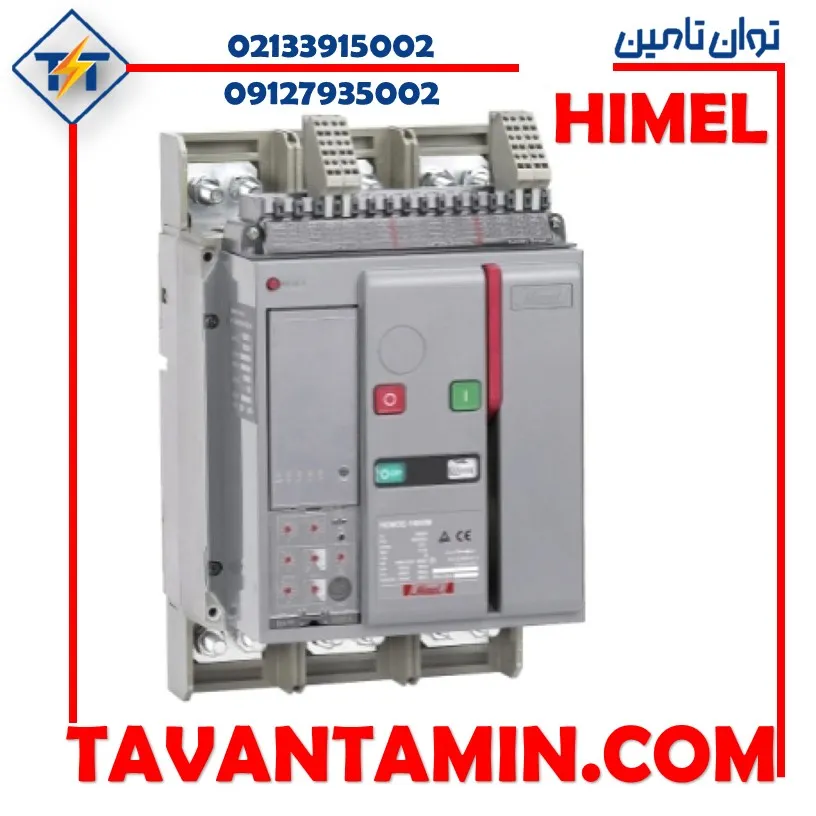

کلید کامپکت الکترونیکی 3 پل 1000 آمپر دمای کارکرد 50درجه کدHDM3E16M103F555LT
ارتباط با ما
تلفن
واتساپ
آدرس جهت مراجعه حضوری
تهران لالهزار جنوبی
کوچه اتحادیه، پاساژ اتحادیه، طبقه منفی یک پلاک 12
شنبه–چهارشنبه ۸–۱۷ | پنجشنبه ۸:۳۰–۱۳:۳۰
HDM3E16M103F555LT کلید کامپکت الکترونیکی یک نوع کلید اتوماتیک حفاظتی است که وظیفه دارد مدار را در برابر اتصال کوتاه ، اضافه بار و در برخی مدل ها حتی در برابر خطاها زمین و نشتی جریان حفاظت کند .
تفاوت اصلی آن با کلید حرارتی – مغناطیسی معمولی (MCCB ) در این است که :
در مدل های الکترونیکی ، حفاظت بجای بیمتال و رله مغناطیسی توسط یک واحد تریپ الکترونیکی انجام میشود .
این واحد جریان عبوی از کلید را بطور پیوسته اندازه گیری کرده و با تنظیمات دقیق کاربر مقایسه میکند .
در صورت وقوع خطا ( اضافه بار ، اتصال کوتاه لحظه ای زمین )
کاربردها
- تابلوهای برق صنعتی و ساختمانی
- حفاظت موتورهای بزرگ
- حفاظت ورودی اصلی تابلو( اصلی یا فیدرها )
| طیف محصولات | HDM3E |
|---|---|
| نوع محصول | کلید قدرت با محفظه قالبی بسته |
| شرح قطب ها | 3P |
| جریان نامی | 1000 آمپر |
| فناوری واحد قطع | الکترونیکی |
| ولتاژ عملیات نامی UE | 400/415ولت |
| نوع شبکه | AC |
| فرکانس شبکه | 50هرتز |
| ولتاژ عایق نامی | 1000 ولت |
| ولتاژ ضربه ای نامی قابل تحمل Uimp | 12 کیلوولت |
| ظرفیت شکست نهایی [Icu] | 50Ka |
| ظرفیت شکستن سرویس امتیازدهی شده [Ics] | 50kA |
| جریان نامی قابل تحمل کوتاه مدت [Icw] | 42 کیلو کالری در 1ثانیه |
| دوام مکانیکی | 12500سیکل |
| دوام الکتریکی | 6000سیکل در جریان AC با ولتاژ 415/400 ولت |
| ارتفاع | 327 میلی متر |
| عرض | 280 میلی متر |
| عمق | 190 میلی متر |
| درجه آلودگی | 3 درجه |
| درجه حفاظت (IP) | IP20 |
| دمای نگهداری | -40 تا +70 درجه سانتی گراد |
| ارتفاع عملیاتی | 2000 متر |
| رطوبت نسبی | 0…90 % |
| گواهینامه های محصول | CE ,TÜV |
| استانداردها | EN/IEC 60947-1 ,EN/IEC 60947-2 |
