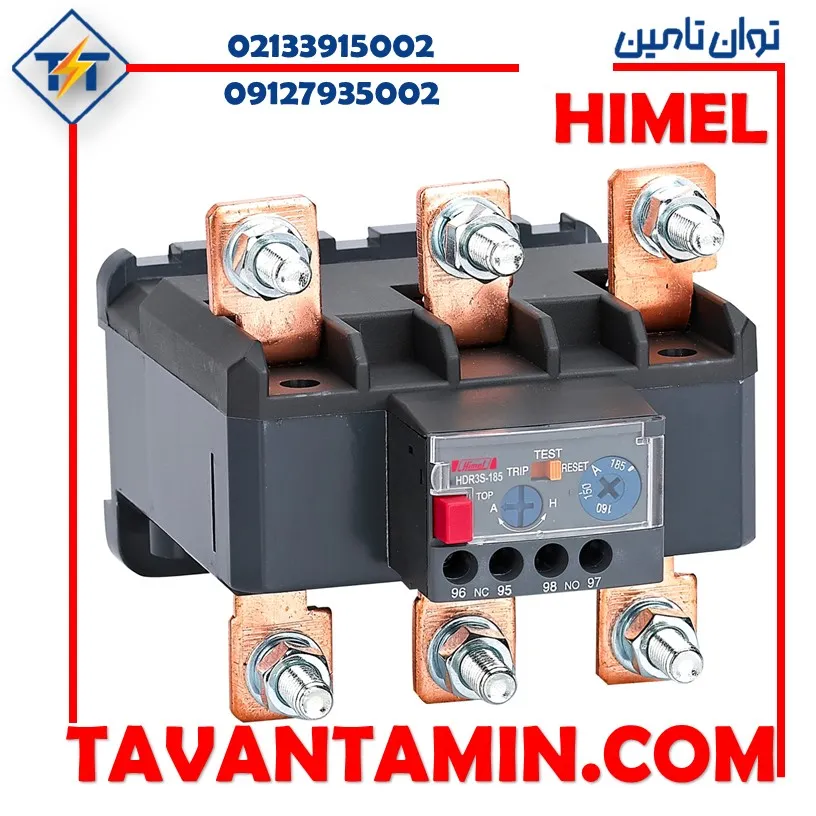

بیمتال سری 3 هیمل مدل HDR3S185135 (رنج 105 تا 135 آمپر)
برای حفاظت قدرتمند و مطمئن از موتورهای الکتریکی صنعتی پرتوان، خرید بیمتال هیمل مدل HDR3S185135 یک انتخاب ضروری و تخصصی است. این رله حرارتی (بیمتال) از سری 3، با رنج تنظیم جریان گسترده 105 تا 135 آمپر طراحی شده و بهصورت ماژولار روی کنتاکتور 185 آمپر نصب میشود تا از موتورهای سنگین در برابر اضافهبارهای خطرناک محافظت کند.
برای استعلام قیمت بیمتال هیمل و دریافت قیمت بیمتال هیمل مدل HDR3S185135، با کارشناسان فروش ما تماس بگیرید.
بیمتال (رله حرارتی) چیست و چگونه کار میکند؟
بیمتال یک وسیله حفاظتی الکترومکانیکی است که مانند یک فیوز هوشمند حرارتی عمل میکند. این دستگاه با حس کردن گرمای ایجادشده توسط جریان اضافهبار، سبب خم شدن نوارهای دو فلزی داخلی و در نهایت قطع مدار فرمان کنتاکتور میشود تا موتور پیش از آسیب جدی، به موقع خاموش شود.
کاربردهای اصلی بیمتال HDR3S185135
حفاظت از موتورهای الکتریکی سهفاز پرتوان در سیستمهای صنعتی در برابر اضافهبار تدریجی (Overload).
جلوگیری از داغ شدن و سوختن سیمپیچ موتورها در جرثقیلها، پمپهای بزرگ، نوار نقالههای سنگین و آسانسورهای صنعتی.
استفاده در مدار فرمان کنتاکتورهای قوی برای ایجاد سیستم قطع اتوماتیک.
اعلام خطا (آلارم) از طریق کنتاکت باز (NO) برای اپراتور یا سیستم کنترل.
اجزای اصلی و مشخصات فنی
رنج جریان قابل تنظیم: 105 تا 135 آمپر (تنظیم دقیق توسط پیچ روی دستگاه).
قابلیت نصب: ماژولار و مستقیم روی کنتاکتورهای 185 آمپر هیمل.
کنتاکتهای کمکی: دارای یک کنتاکت معمولاً بسته (NC) برای قطع مدار فرمان و یک کنتاکت معمولاً باز (NO) برای مدار سیگنال یا آلارم.
کلید ریست (Reset): برای بازگردانی دستگاه به حالت اولیه پس از رفع عیب.
عملکرد با تاخیر زمانی: از قطع بیمورد در برابر جریانهای لحظهای غیرخطرناک جلوگیری میکند.
تفاوت کلیدی بیمتال با فیوز
فیوز: برای حفاظت سریع در برابر اتصالکوتاه.
بیمتال: برای حفاظت با تاخیر در برابر اضافهبار تدریجی.
برای تکمیل فرآیند خرید بیمتال هیمل و دریافت مشاوره فنی، همین امروز با ما تماس حاصل فرمایید.
| محدوده محصول | HDR3s |
|---|---|
| نوع محصول | رله اضافه بار حرارتی |
| کاربرد دستگاه | حفاظت موتور |
| محدوده جریان تنظیمی | 105…135 A |
| اندازه قاب | 185A |
| نوع حفاظت | اضافه بار ,تنظیم مجدد : تنظیم مجدد خودکار – تنظیم مجدد دستی ,خطای فاز |
| نوع کنترل | دکمه تست ,دکمه توقف |
| جریان حرارتی هوای ازاد | 5 آمپر |
| مقدار نامی جریان عملیاتی | 0.14 آمپر در 230 ولت DC-13 ,0.9 آمپر در 400 ولت AC-15 ,1.57 آمپر در 230 ولت AC-15 |
| ولتاژ عملیات نامی UE | 660 ولت |
| ولتاژ ضربه ای نامی قابل تحمل Uimp | 6 کیلوولت |
| رده استفاده | AC-15 ,DC-13 |
| تعداد قطب | 3P |
| ارتفاع محصول | 103 میلی متر |
| عرض محصول | 105 میلی متر |
| عمق محصول | 132 میلی متر |
| محل نصب | III |
| درجه آلودگی | 3 درجه |
| محدوده دمای کاری | -5 تا +40 درجه سانتی گراد |
| دمای نگهداری | -25 تا +55 درجه سانتی گراد |
| درجه حفاظت (IP) | 20 |
| گواهینامه های محصول | CB-CE-SEMKO |
| استانداردها | IEC 60947-4-1 |
