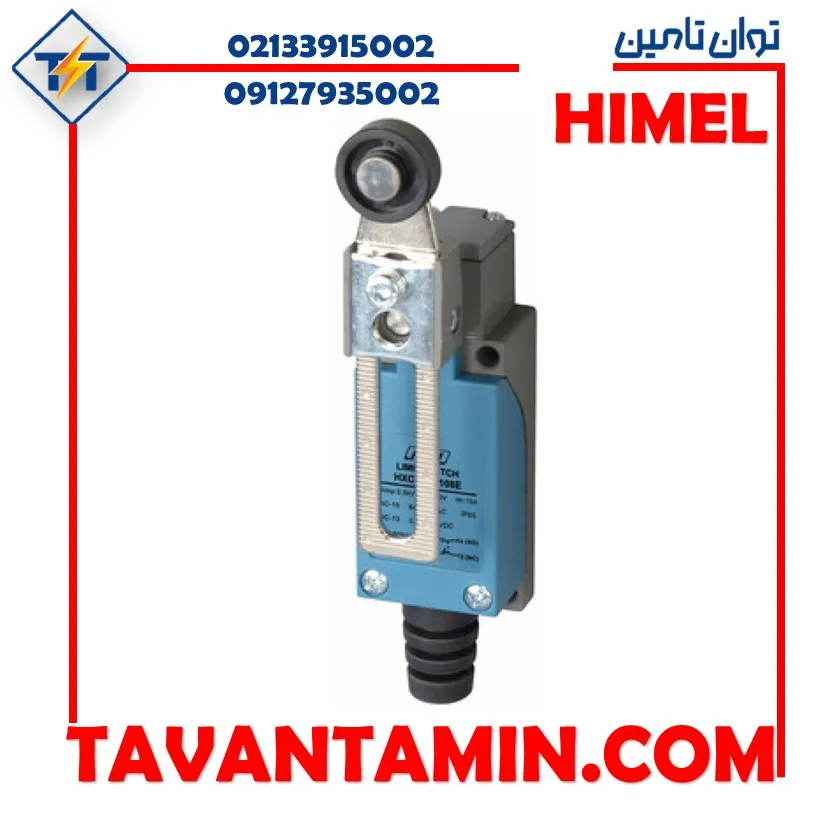

ميكروسوئيچ فلزی قرقره دار فشاری مدل 8108 کد HXCKM8108E
ارتباط با ما
تلفن
واتساپ
آدرس جهت مراجعه حضوری
تهران لالهزار جنوبی
کوچه اتحادیه، پاساژ اتحادیه، طبقه منفی یک پلاک 12
شنبه–چهارشنبه ۸–۱۷ | پنجشنبه ۸:۳۰–۱۳:۳۰
HXCKM8108E این مدل در اصل همون میکروسوئیچ فشاری (Push Type) هست، با این تفاوت که:
• بدنه یا اهرم اون فلزی ساخته شده (برای مقاومت مکانیکی و طول عمر بیشتر).
• روی دکمهی فشاری یا اهرمش یک قرقره (Roller) نصب شده.
خلاصه :
میکروسوئیچ فلزی قرقرهدار فشاری همون میکروسوئیچ فشاریه، فقط بدنه و اهرمش فلزی و مقاومتره و روی اون قرقره نصب شده تا در برابر تماس و حرکت مداوم اجسام، هم نرمتر عمل کنه و هم دیرتر خراب میشه .
کاربردها
- ماشینآلات صنعتی سنگین : تشخیص موقعیت قطعات متحرک
- سیستمهای نوار نقاله : کنترل عبور قطعات یا توقف در موقعیت مشخص
- دستگاههای پرس و برش : رای ایمنی و توقف حرکت در شرایط خاص
- درب های اتوماتیک و آسانسور
- کارخانه های بسته بندی
| محدوده محصول | HXCKM |
|---|---|
| نام سری | HXCK |
| نوع محصول | لیمیت سوئیچ |
| نوع بدنه | ثابت |
| جنس بدنه | فلز |
| جنس سر | بارها |
| حالت ثابت | توسط بدنه |
| حرکت سر | چرخشی |
| انواع عملکرد | پیستون غلتکی قابل تنظیم |
| ورودی کابل | 3 ورودی برای گلند کابل pg13.5 |
| قطر بیرونی کابل | – تا 12 میلی متر |
| تعداد قطب | 4P |
| نوع و ترکیب کنتاکت | 2x (1 NC + 1 NO) |
| عملکرد کنتاکت | عملکرد ضربه ای |
| نوع منبع تغذیه | حالت سوئیچ تنظیم شده |
| ارائه دستگاه | محصول کامل |
| فعال سازی سوئیچ | در انتها |
| اتصال الکتریکی | ترمینال های گیره پیچی |
| ظرفیت گیره | 1x 0.34…2 x 1.5 mm² |
| حداکثر نیروی لازم برای قطع | 74 نیوتن |
| حداقل نیروی رهاسازی | 1 نیوتن |
| حداکثر پیش از حرکت | 20° |
| حداقل بیش از حرکت | 50° |
| حداکثر اختلاف حرکت | 12° |
| نقطه قطع | 30.2 میلی متر |
| حداکثر سرعت فعالسازی | 0.5 متر بر ثانیه |
| دقت تکرار | 0.1 میلی متر در نقاط با 1 میلیون سیکل کاری |
| جریان حرارتی محصور شده متعارف [Ithe] | 10 آمپر AC |
| ولتاژ القای نامی | 380 ولت مطابق با IEC 60947-5-1 |
| حداکثر مقاومت در برابر ضربه در ترمینال ها | 25 مگا اهم مطابق با IEC 60255-7 در رده سوم |
| ولتاژ تحمل ضربه نامی | .5 کیلوولت مطابق با IEC 60947-1 |
| شرح ترمینال ها ISO شماره یک | (13-14)NO ,(11-12)NC |
| دوام الکتریکی | 500000 سیکل |
| درجه حفاظت (IP) | IP65 |
| ارتفاع محصول | 32 میلی متر |
| عرض محصول | 131 میلی متر |
| عمق محصول | 47 میلی متر |
| وزن محصول | 0.136 کیلوگرم |
| مقاومت در برابر لرزش | 15 میلی متر دامنه دوگانه ( 10-55 هرتز ) |
| دما هوای محیط برای عملیات | – 25 تا +70 درجه سانتی گراد |
| دمای نگهداری | -40 تا +70 درجه سانتی گراد |
